Baugruppe Rollenschuh

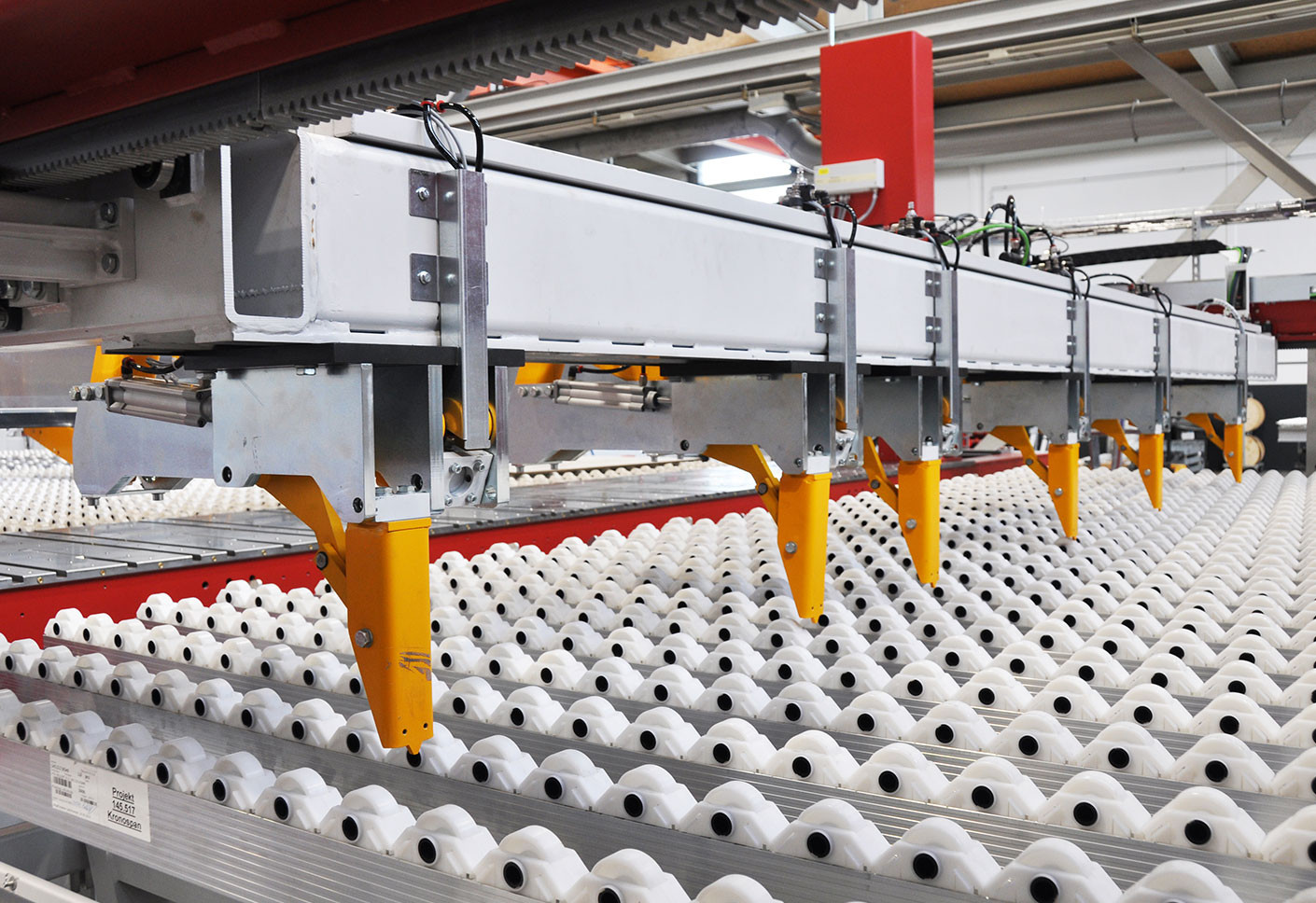

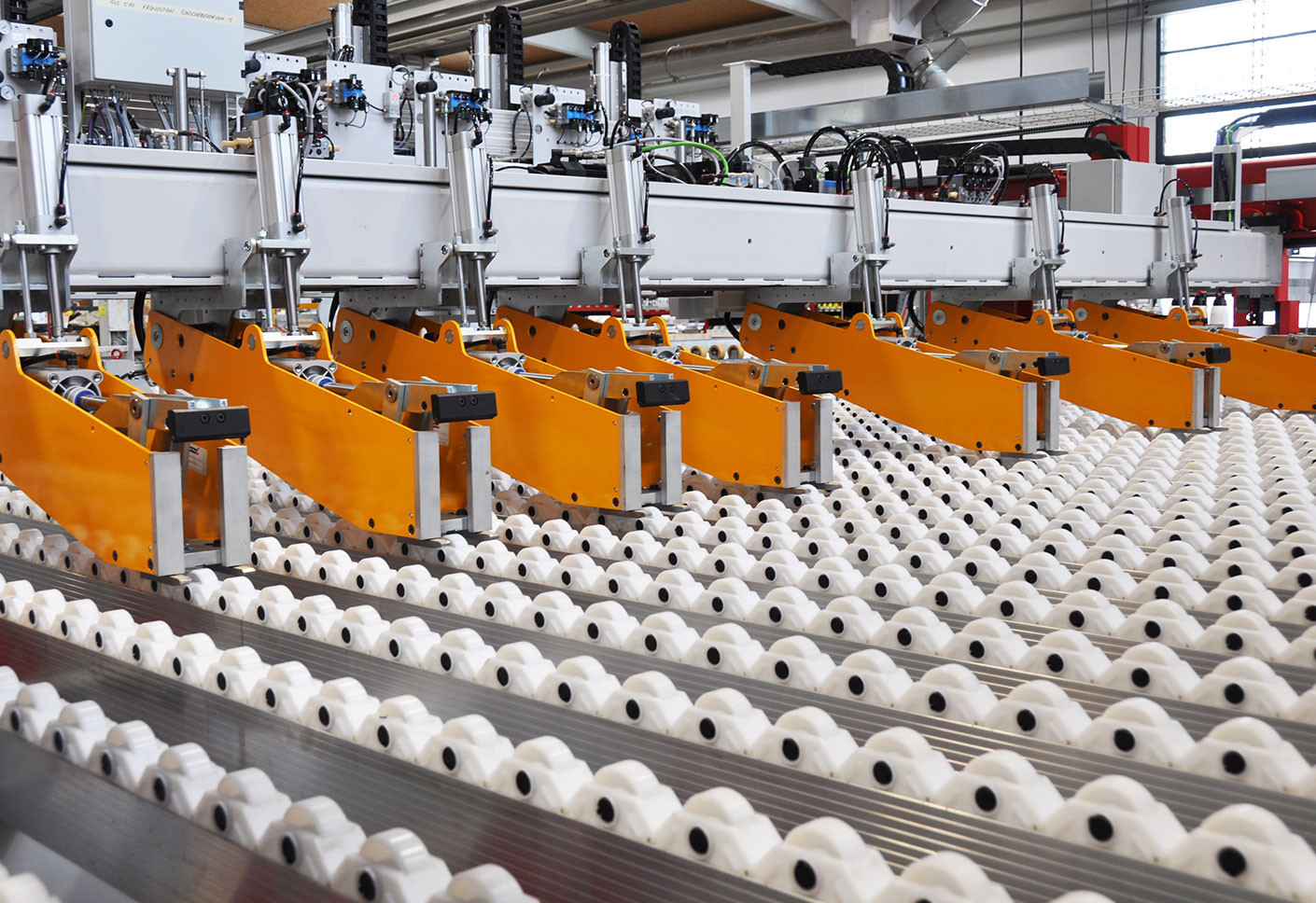

Das Schwarzacher (Vorarlberg/Österreich) Unternehmen Schelling Anlagenbau ist führend in der Entwicklung und Herstellung von Plattenaufteilsägen. Die Rollenschuh-Baugruppe ist ein wesentliches Element für den Transport der zu bearbeitenden Platten. Diese wurde von TECNOPLAST mit Schelling gemeinsam entwickelt.

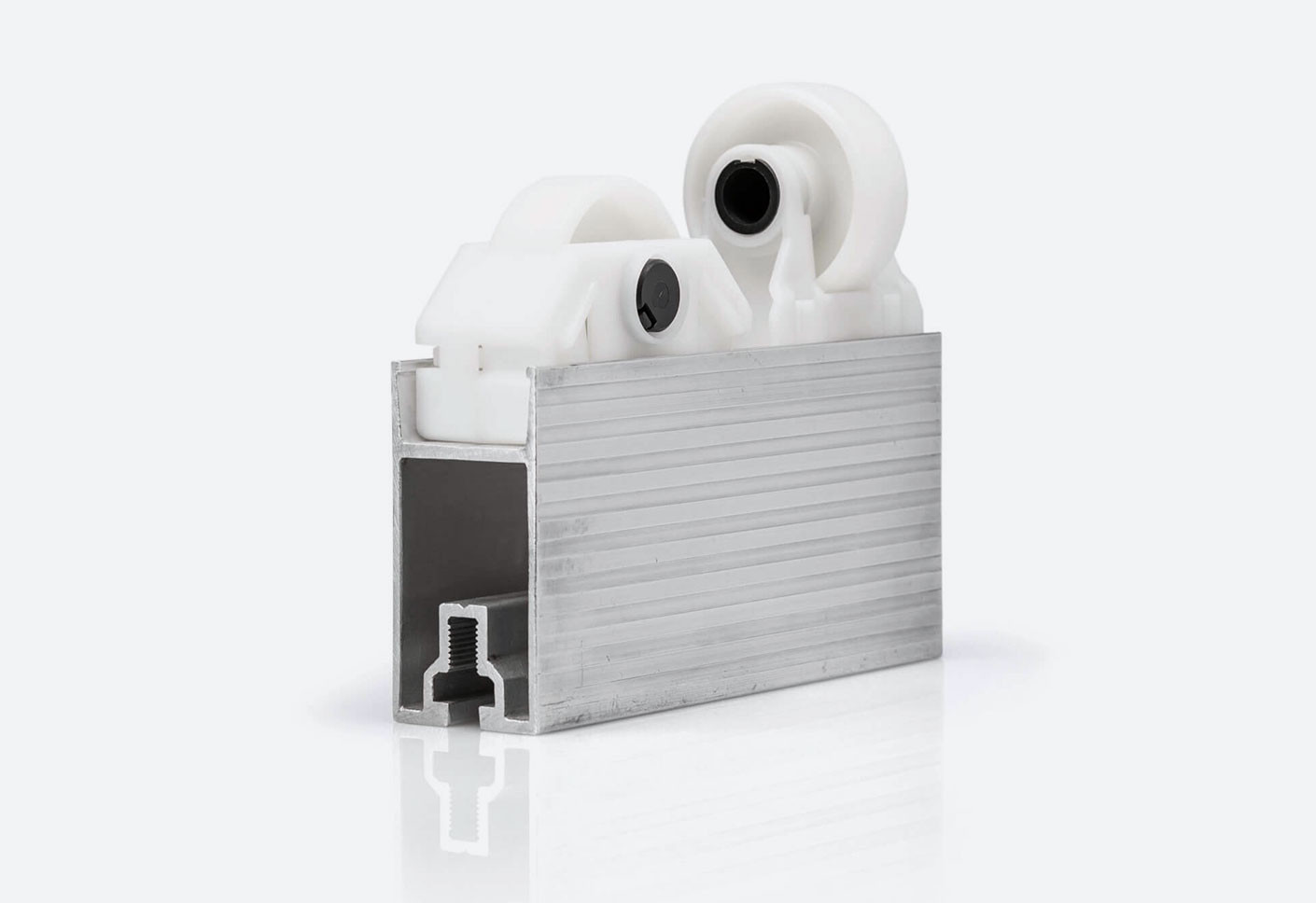

Die Baugruppe besteht aus zwei umschlagsymmetrischen Gehäusehälften, einer Rolle und einem Rollenbolzen.

Die Zielvorgabe war: Fertig konfektionierte belastungsfähige Kunststoff-Bauteile zu liefern, mit denen die Maschinen leicht bestückt werden können. Gemeinsam mit dem Kunden wurde der passende und vor allem einfache Lösungsansatz – umschlagsymmetrische Gehäusehälften mit Schnappverbindung – gefunden. Nach Prototypenbau, Moldflow-Simulation und Werkzeugbau folgte die Prozessoptimierung und schließlich ging das Produkt in Serie.

TECNOPLAST hat es mit der Rollenschuh Baugruppe geschafft, verschiedene Arbeitsschritte zu bündeln. Außerdem sind durch spanende Nachbearbeitungen 31 Rollen-Versionen, jeweils auf die Erfordernisse der Maschine angepasst, realisierbar. Das Spanen sowie die Montage wird übrigens von Mitarbeitern der Lebenshilfe und der Pro Mente Werkstätten erledigt.
